日本一区二区三区在线观看,欧美三级电影在线观看,人体裸体bbb欣赏,爱情岛av,久久久久久久影院,国产在线观看不卡

發(fā)布時(shí)間：2011-07-30 01:18:04   瀏覽次數(shù)：    作者：

 1、綜合利用技術(shù)方法及工藝流程
    海泡石粘土礦的選礦不僅對(duì)能否充分利用中、低品位粘土礦具有重要價(jià)值，而且對(duì)確定深加工流程，生產(chǎn)系列產(chǎn)品有重要意義。
    海泡石的選礦方法主要有手選、干選、濕選等，而多數(shù)則是采用濕法進(jìn)行，其選礦工藝通常采用以物理方法為主，輔以利于分離的化學(xué)藥劑的綜合選礦工藝。

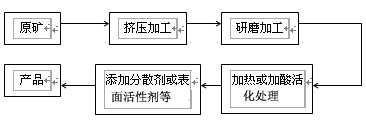

    海泡石綜合利用技術(shù)原則工藝流程圖如下

    2、開(kāi)發(fā)生產(chǎn)實(shí)例——海泡石復(fù)合肥料
    (1)海泡石復(fù)合肥料為灰色，灰白色顆粒狀，由氮、磷、鉀三種養(yǎng)份加海泡石粉混合而成。海泡石中含有中量及微量的肥料要素，對(duì)土壤、植物有保肥、造粒等物理性能。
    制法及工藝流程：海泡石粉與普鈣按一定量混合，然后將其它原料一起加入混合機(jī)中均勻攪拌，擠壓造粒，烘干篩分而獲得成品。
    基本流程：
    海泡石粉+普鈣+脲素+氯化鉀→破碎→加海泡石細(xì)粉混合→加海泡石細(xì)粉造粒→干燥→篩分→成品包裝。
    (2)海泡用于干燥劑的應(yīng)用研究   XS型干燥劑是用4份海泡石，1份添加劑，水適量，充分?jǐn)嚢瑁缓髮⑴渲坪玫目蓴D壓物制成擠壓坯，通過(guò)模具擠壓出球栓狀顆粒，再經(jīng)200℃左右的烘箱烘干即成。與國(guó)內(nèi)通常使用的硅膠干燥劑相比較，有如下特點(diǎn)：在同一吸濕環(huán)境下，吸濕率高，海泡石干燥劑為48.94%，硅膠為25.90%；吸濕周期長(zhǎng)，連續(xù)吸濕時(shí)間可長(zhǎng)達(dá)20天以上，且反復(fù)再生后吸濕率仍可達(dá)25%；原料價(jià)格低廉，加工工藝簡(jiǎn)單。缺點(diǎn)是吸濕后機(jī)械強(qiáng)度降低。
    (3)海泡石在電焊條藥皮配方中應(yīng)用研究   焊條原料主要由人造金紅石、鈦白粉、碳酸鹽、錳鐵及Al₂O₃構(gòu)成。應(yīng)用海泡石粘土和天然鈦鐵礦作為藥皮配方的主體材料，加入適量的有機(jī)質(zhì)(木粉、淀粉等)作還原劑，并輔以其它材料，這樣便可成“鈦鐵礦—海泡石粘土—有機(jī)物”為主體材料的新型藥皮配方體系。制成的焊條可以改變浮料的壓浮性能，使焊條壓得美觀，減少電火花，降低還原鈦鐵礦用量以及減少成本等。
    (4)海泡石用于環(huán)保酸氣吸收劑的應(yīng)用研究   目前，對(duì)于各種污染源產(chǎn)生的含酸廢氣，環(huán)保部門(mén)多采用苛性鈉、苛性鉀、消石灰、碳酸鈣、碳酸鉀等的水溶液、漿劑或直接使用這些堿性固體物吸收除去。對(duì)地處城市的居民稠密區(qū)，現(xiàn)行的凈化方法，還達(dá)不到治理污染凈化環(huán)境的要求。湖南礦產(chǎn)測(cè)試?yán)醚芯克煤Ｅ菔奈叫阅芗岸嗫资杷伞⒄承源蟮奈镄裕院Ｅ菔酉业葹樵希?jīng)混捏加工擠條制成酸氣吸收劑。經(jīng)擴(kuò)大試驗(yàn)證實(shí)，該吸收劑對(duì)三氧化硫及氟化氫氣體的凈化效果特好，對(duì)廢氣的凈化效果優(yōu)于現(xiàn)行各項(xiàng)凈化方法，且吸附劑原料易得，加工使用方便、價(jià)格低廉。
    (5)海泡石除臭劑的應(yīng)用研究   湖南礦產(chǎn)測(cè)試?yán)醚芯克煤Ｅ菔瘜?duì)臭氣分子有很強(qiáng)的吸附能力，特別是對(duì)生物的排泄物、腐爛味和尸臭味，具有速效吸附這一特性。采用以改性后的海泡石為主料配以一定量的磷酸和其它吸附劑材料研制成一種海泡石除臭劑，經(jīng)試驗(yàn)效果好。
    (6)海泡石用作飼料添加劑的研究   湖南所利用海泡石所具有吸附性，自由流動(dòng)性、抗膠凝性和化學(xué)惰性及無(wú)毒性等性能，生產(chǎn)YHST—35—200(A°)型微量元素海泡石飼料添加劑，牲畜飼養(yǎng)結(jié)果表明，每日增重11—15%，降低飼料消耗6.1%，縮短飼養(yǎng)期15—20天，與進(jìn)口同類(lèi)產(chǎn)品質(zhì)量相當(dāng)，產(chǎn)品70%已用于出口。
    (7)海泡石用于脫色土的研究    應(yīng)用試驗(yàn)表明，對(duì)植物油、煤油、20號(hào)機(jī)油、廢船泊油的脫色效果顯著，其脫色力遠(yuǎn)遠(yuǎn)優(yōu)于浙江仇山土。
    (8)海泡石涂料的應(yīng)用研究    在涂料中加入海泡石，能增加涂料的懸粉性而不致于沉積。湖南礦產(chǎn)測(cè)試?yán)醚芯克_(kāi)發(fā)出Sep-01海泡石內(nèi)墻涂料和WH86—2地面涂料。Sep—01型涂料具耐洗刷性、耐水浸泡性，質(zhì)量超過(guò)國(guó)內(nèi)外同類(lèi)產(chǎn)品要求。WH86—2地面涂料具有涂層光滑、不脫粉、耐磨擦，粘結(jié)強(qiáng)度高、涂層堅(jiān)韌致密、透氣率低、光澤與耐水性好、耐堿等特點(diǎn)，是良好的防水防潮涂料，性能遠(yuǎn)優(yōu)于505地面涂料。此外，湖南省建材研究所也用海泡石研制成了膏狀涂料及聚醋酸乙烯乳膠漆。
    (9)海泡石系列清潔劑的應(yīng)用研究    海泡石系列清潔劑包括：①海泡石洗發(fā)膏。以海泡石精礦礦漿添加洗滌劑、增泡劑、防腐劑、香料、色素等原料制成；②湘海-A清洗劑。以海泡石精礦漿加十二烷基苯磺酸鈉、草酸、色料等配置而成，適用于衛(wèi)生間及搪瓷、陶瓷設(shè)備及地面用；③湘海-B金屬清洗劑。以海泡石精礦礦漿為主料，加少量碳酸鈉、十二烷基苯磺酸鈉等制造，用于發(fā)動(dòng)機(jī)、機(jī)床等金屬機(jī)件的清洗。以上系列產(chǎn)品生產(chǎn)簡(jiǎn)便，成本低且各項(xiàng)技術(shù)指標(biāo)均優(yōu)于同類(lèi)型的其它產(chǎn)品，故有較強(qiáng)的市場(chǎng)競(jìng)爭(zhēng)能力。
    (10)海泡石冰箱吸味劑的應(yīng)用研究    湖南所生產(chǎn)的海泡石冰箱吸味劑除臭速度快、效果好，使用時(shí)間長(zhǎng)并能重復(fù)再生，這優(yōu)于國(guó)內(nèi)同類(lèi)的其它產(chǎn)品。
    (11)親油性有機(jī)海泡石的產(chǎn)品研究    親油性有機(jī)海泡石即海泡石加工成有機(jī)粘土或有機(jī)海泡石，有機(jī)海泡石在非性介質(zhì)中有較高的分散能力，產(chǎn)生的懸膠體有較高的粘度及穩(wěn)定性，適用于高溫潤(rùn)滑脂。其性能優(yōu)于膨潤(rùn)土產(chǎn)品。可用于涂料、油墨、化妝品、潤(rùn)滑油、鉆井泥漿的增稠劑，粘度調(diào)節(jié)劑，懸浮劑和乳膠穩(wěn)定劑。
    (12)Sep-A橡膠補(bǔ)強(qiáng)填料應(yīng)用研究    以海泡石精礦為原料的Sep-A橡膠補(bǔ)強(qiáng)填料，可代替白炭黑(沉淀二氧化硅)作橡膠補(bǔ)強(qiáng)劑，它特別適用于扯斷伸長(zhǎng)率要求較高的橡膠制品，經(jīng)試證，全部代替白炭黑生產(chǎn)藍(lán)色鞋大底，各項(xiàng)強(qiáng)度指標(biāo)超過(guò)一級(jí)品規(guī)定指標(biāo)，且耐磨性還得到了改善。且成本比白炭黑降低一半，是實(shí)用的補(bǔ)強(qiáng)填料。
    (13)吸附劑系列產(chǎn)品應(yīng)用研究    海泡石的吸附能力在粘土礦物中是突出的，海泡石不但為水和油的良好吸附劑，而且對(duì)濕氣和有機(jī)蒸氣也有很高的吸附能力。尤其是對(duì)乙烷、苯、甲醇一類(lèi)的有機(jī)溶液及有害金屬離子亦有更大的吸附性。海泡石吸附劑的系列產(chǎn)品有：①海泡石用作含鉛廢水處理吸附劑，即以海泡石精礦和硅溶膠為基本原料，經(jīng)混勻，加水混煉成型，焙燒活化后制成，其對(duì)金屬離子除去率高，特別是對(duì)鉛的吸附效果特別好，鉛的除去率都在95%以上。優(yōu)于活性炭、活性白土、硅膠、硅化鋁等吸附劑，且吸附速度快，具有價(jià)格便宜能回收再生等性能；②海泡石含鉻廢水處理吸附劑，即以海泡精礦與一定量的腐植酸充分混勻，加水混煉成泥狀，然后擠壓成2mm短栓狀或3mm球狀，經(jīng)低溫焙燒，空氣冷卻等流程即成。對(duì)含鉻廢水處理效果佳；③海泡石制作卷煙焦油吸附劑。陜西地礦局十三地質(zhì)隊(duì)研制，利用海泡粘土礦物經(jīng)純化后注入添加劑制成的BY-881吸附劑這種吸附劑可使卷煙焦油含量由“中焦油”降為國(guó)頒“低焦油”，甚至低于12mg/g的國(guó)際標(biāo)準(zhǔn)。且成本低可取代進(jìn)口產(chǎn)品。
    (14)海泡石作谷氨酸脫色土的應(yīng)用研究    海泡石作谷氨酸脫色土遠(yuǎn)較活性炭便宜。一般研制加工的海泡石脫色土可代替60%的活性炭作谷氨酸液脫色，效果與單用活性炭一致。由于海泡石具有吸附有害金屬離子的能力，谷氨酸脫色工藝也無(wú)需用硫化鈉來(lái)沉淀金屬。因而是實(shí)用的活性炭替代品。并在味精行業(yè)有廣闊的應(yīng)用開(kāi)發(fā)前景。
